结构化分析

功能分解

灾害预警系统的主要功能模块可分为以下几个部分：

1. 数据采集模块：负责从多源传感器、卫星遥感、气象数据库等获取实时数据
2. 智能分析模块：处理采集的数据，进行风险评估和预测
3. 预警协同模块：基于分析结果生成预警方案，协调多部门响应
4. 用户交互模块：向用户发送预警信息，接收用户反馈

需求细化

优先级（同一级按相对成本高低排序）

过程建模

DFD图

上下文图

整个灾害预警系统的功能改图，简介清晰地描述了整个系统地各部分功能和运作流程。

DFD 0层

DFD 1层

数据采集

智能分析

预警协同系统

用户交互

行为图

预警触发流程

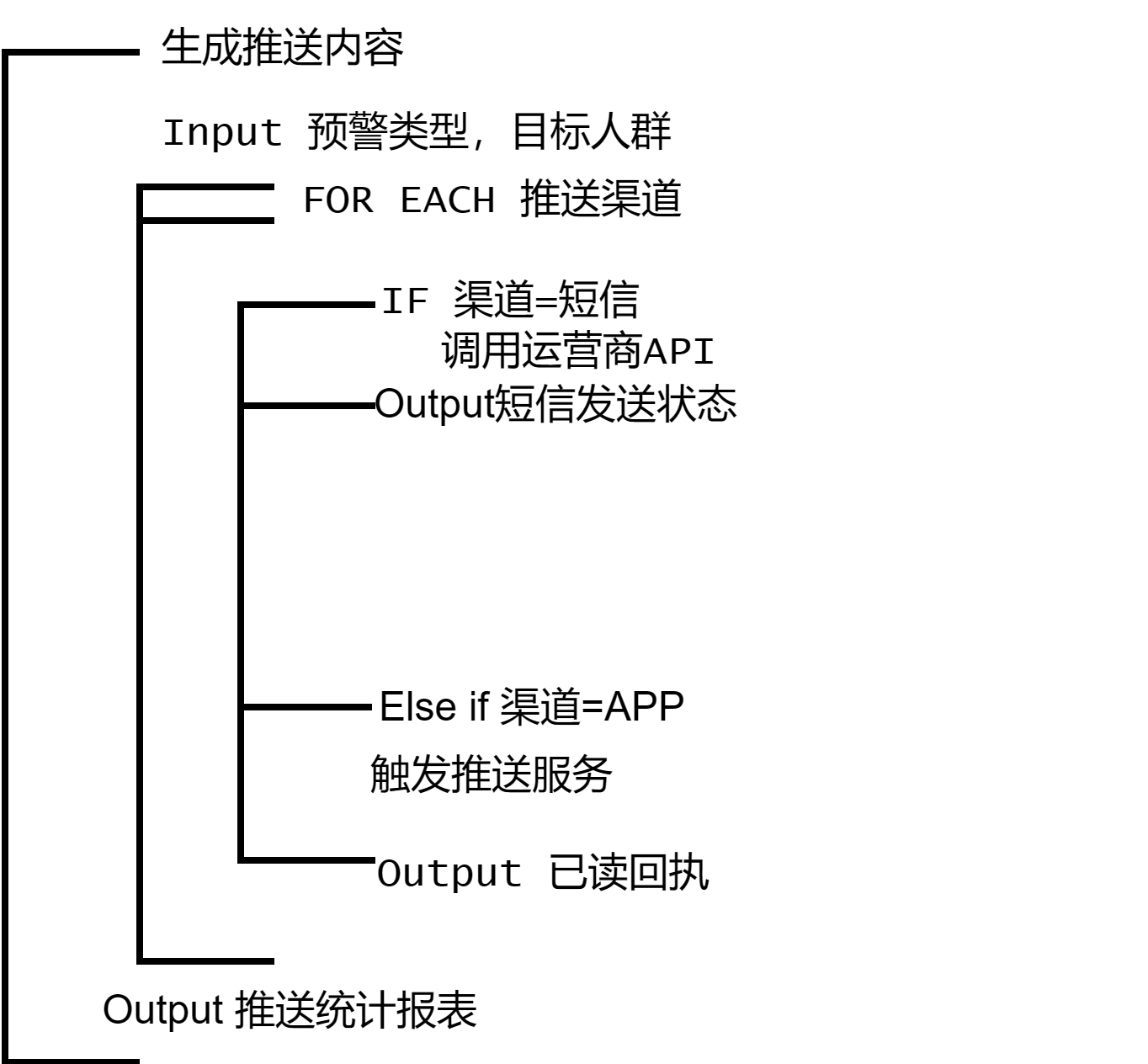

预警信息推送

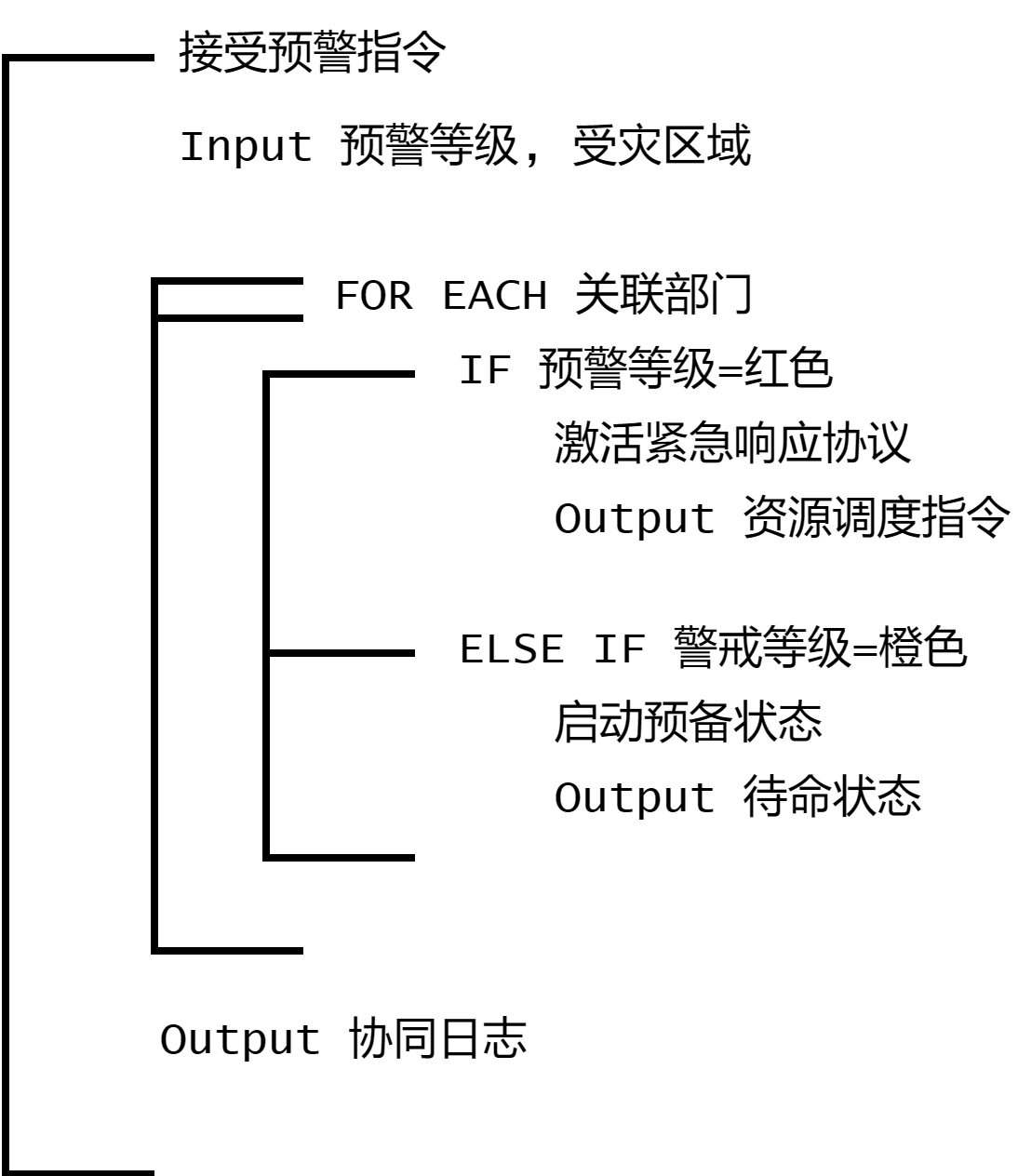

多部门协同响应

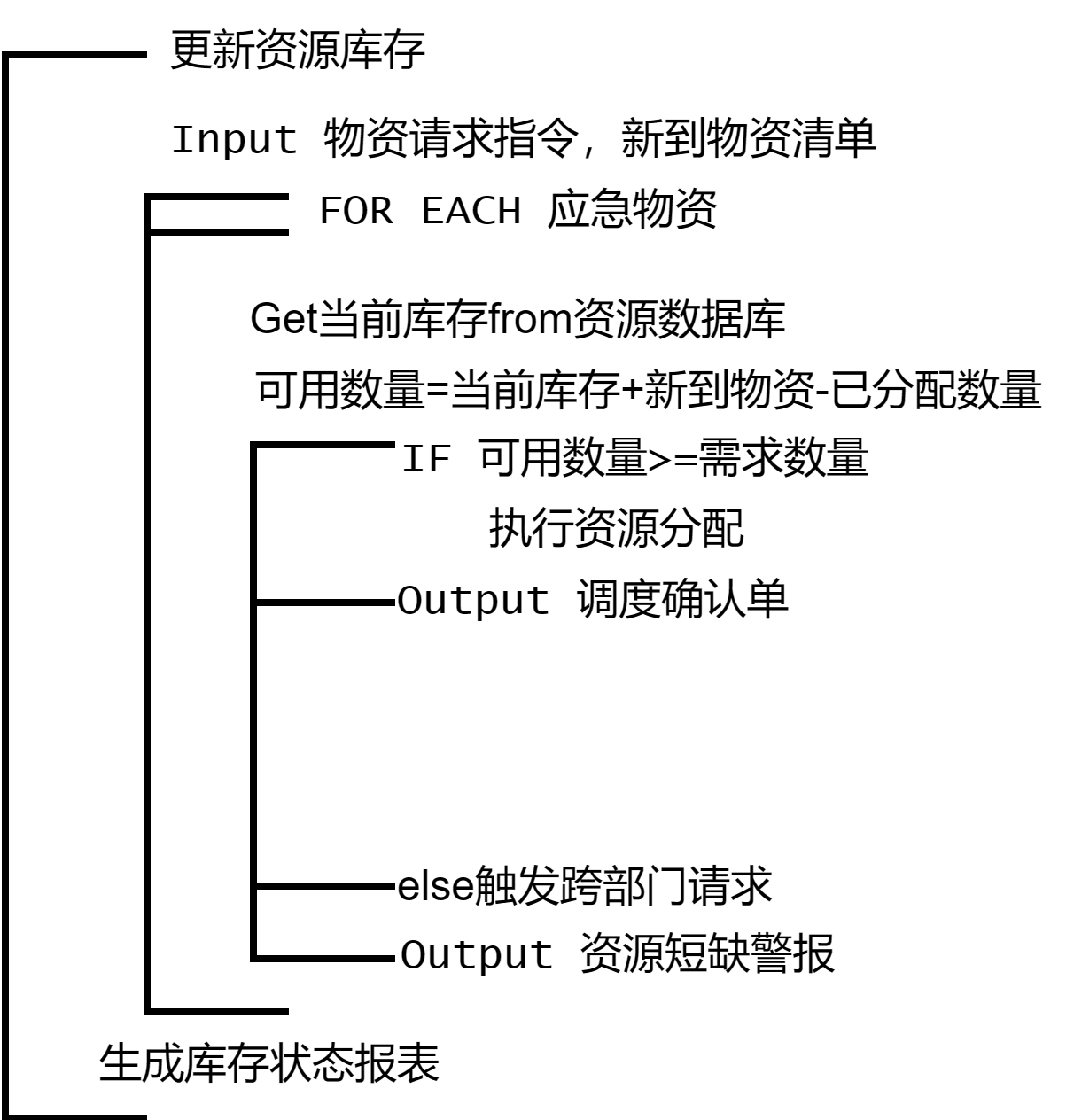

应急资源调度

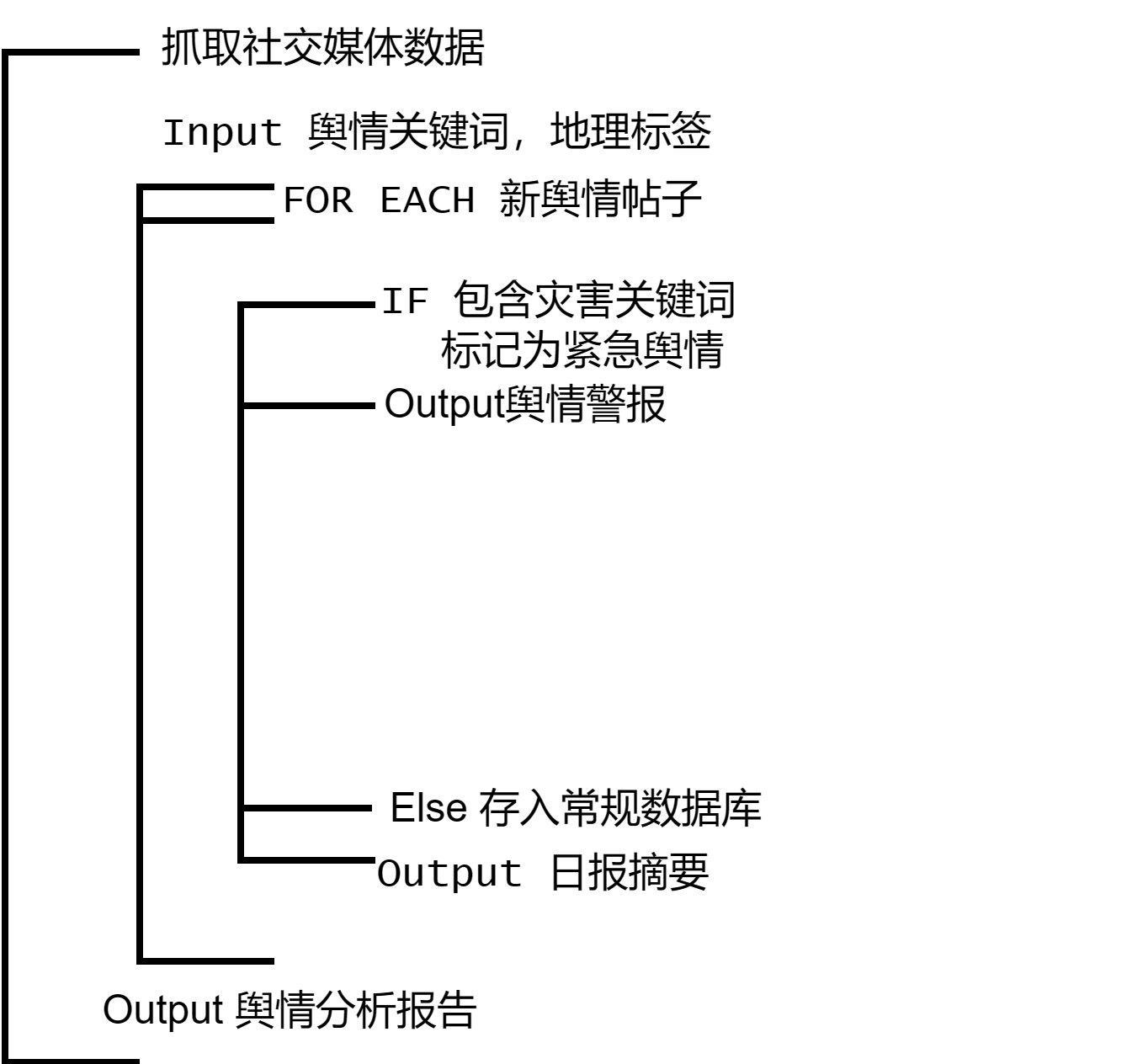

舆情监控与分析

数据建模

数据字典

示例数据

{
 "传感器ID": "SENSOR_0483",
 "风险等级": 2,
 "预警信息内容": "【橙色预警】预计3小时内发生山体滑坡，请避免前往山区。时间：2024-06-15 14:30:00",
 "灾害类型编码": "D_205"
}

实体关系图

erDiagram
    USER ||--o{ FEEDBACK : submits
    USER {
        string userID PK "12位数字(USER_0001)"
        string username "NOT NULL"
        string password "加密存储"
        string phoneNumber "正则校验"
        enum role "政府/企业/公众"
        string location "GPS坐标"
    }

    SENSOR ||--o{ MONITORING_DATA : generates
    SENSOR {
        string sensorID PK "SENSOR_XXXX"
        string sensorType "地震/水位/气体"
        string location "WGS84坐标"
        float powerLevel "双电源状态"
        timestamp lastMaintain
    }

    DISASTER_TYPE ||--o{ WARNING : classifies
    DISASTER_TYPE {
        string code PK "D_XXX"
        string name "GB/T 28921-2012"
        string description
    }

    WARNING ||--o{ RESOURCE_ORDER : triggers
    WARNING {
        string warningID PK
        timestamp createTime
        string content "包含避险建议"
        enum level "红/橙/黄/绿"
        string affectedArea "GeoJSON"
    }

    MONITORING_DATA {
        string dataID PK
        float value "范围约束"
        timestamp collectTime
        string status "正常/异常"
    }

    RESOURCE_ORDER {
        string orderID PK
        json resources "类型+数量+优先级"
        string dispatchLocation
        timestamp deadline
    }

    FEEDBACK {
        string feedbackID PK
        enum status "未读/已确认/异常"
        timestamp reportTime
        string validationResult "NLP分析"
    }

    WARNING ||--o{ CHANNEL : distributes_via
    CHANNEL {
        int channelID PK
        string name "短信/APP/广播"
        string protocol "ETSI TS 123.041"
    }

    USER ||--o{ USER_AUTH : authenticates
    USER_AUTH {
        string deviceID PK
        string biometricData "指纹/面部"
        string lastLogin
    }

核心实体说明

用户实体

用户(User):
  属性:
    - userID: "USER_0001" (主键)
    - role: 枚举[政府, 企业, 公众]
    - location: "39.9042,116.4074" (WGS84)
    - auth_method: 生物认证/短信验证
  关系:
    - 1:N 预警反馈
    - 1:1 认证信息
  约束:
    - 电话号码符合E.164标准
    - GPS坐标自动过滤境外数据

预警信息实体

预警(Warning):
  属性:
    - level: 红/橙/黄/绿 (对应GB/T 28921)
    - content: "【红色预警】预计2小时内发生山体滑坡..."
    - affectedArea: GeoJSON格式多边形
  关系:
    - N:N 灾害类型
    - 1:N 资源调度
    - 1:N 分发通道
  业务规则:
    - 红色预警必须包含至少3条避险建议
    - 复合灾害需关联多个灾害类型编码

传感器数据实体

监测数据(MonitoringData):
  属性:
    - value: 数值型（带范围约束）
      - 水位: 0.0~50.0m
      - 地震波: 0.0~2.0g
    - status: 自动标记异常数据
  关系:
    - N:1 传感器设备
  数据质量:
    - 时间戳偏差≤5秒
    - 异常值触发自动校准

复杂类型设计

资源调度指令结构

{
  "resourceType": ["医疗物资", "工程机械"],
  "quantity": [200, 15],
  "priority": 1,
  "targetLocation": "N37°25′, E111°14′",
  "dispatchTime": "2024-06-20T08:00:00Z"
}

多通道分发策略

flowchart TD
    A[预警生成] --> B{通道选择}
    B -->|5G覆盖区| C[5G小区广播]
    B -->|弱网环境| D[卫星通信]
    B -->|企业用户| E[OPC UA协议]
    B -->|公共场所| F[LED屏动态警示]

数据约束实现

灾害类型编码约束

CREATE TABLE disaster_type (
    code VARCHAR(4) PRIMARY KEY CHECK (code ~ '^D_\d{3}$'),
    name VARCHAR(50) REFERENCES national_standard(code)
);

预警时效性约束

def check_warning_latency():
    if (current_time - create_time).seconds > 60:
        trigger_alert("预警响应超时")

数据建模创新点

时空联合索引

时空索引:
  - 地理围栏: R-Tree索引
  - 时间窗口: 按小时分片
  - 联合查询:
      SELECT * FROM warnings
      WHERE ST_Within(location, 'POLYGON(...)')
      AND create_time BETWEEN '2024-06-20 08:00' AND '2024-06-20 20:00'

反馈验证机制

sequenceDiagram
    User->>System: 提交反馈（语音/文本）
    System->>NLP: 语义分析
    NLP->>GIS: 坐标验证
    GIS->>System: 位置合理性
    System->>DB: 存储验证结果

行为建模

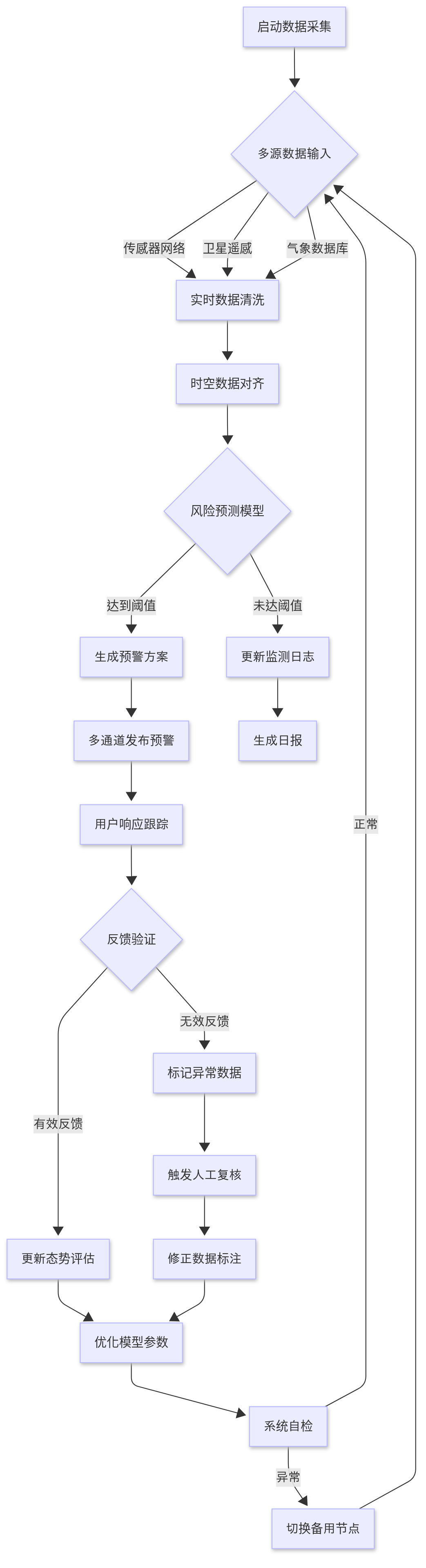

核心业务流程活动图

关键路径说明

• 数据采集频率：地震数据100Hz，气象数据1分钟/次
• 模型推理窗口：台风预测每10分钟滚动更新
• 预警响应闭环：用户反馈需在5分钟内完成有效性验证

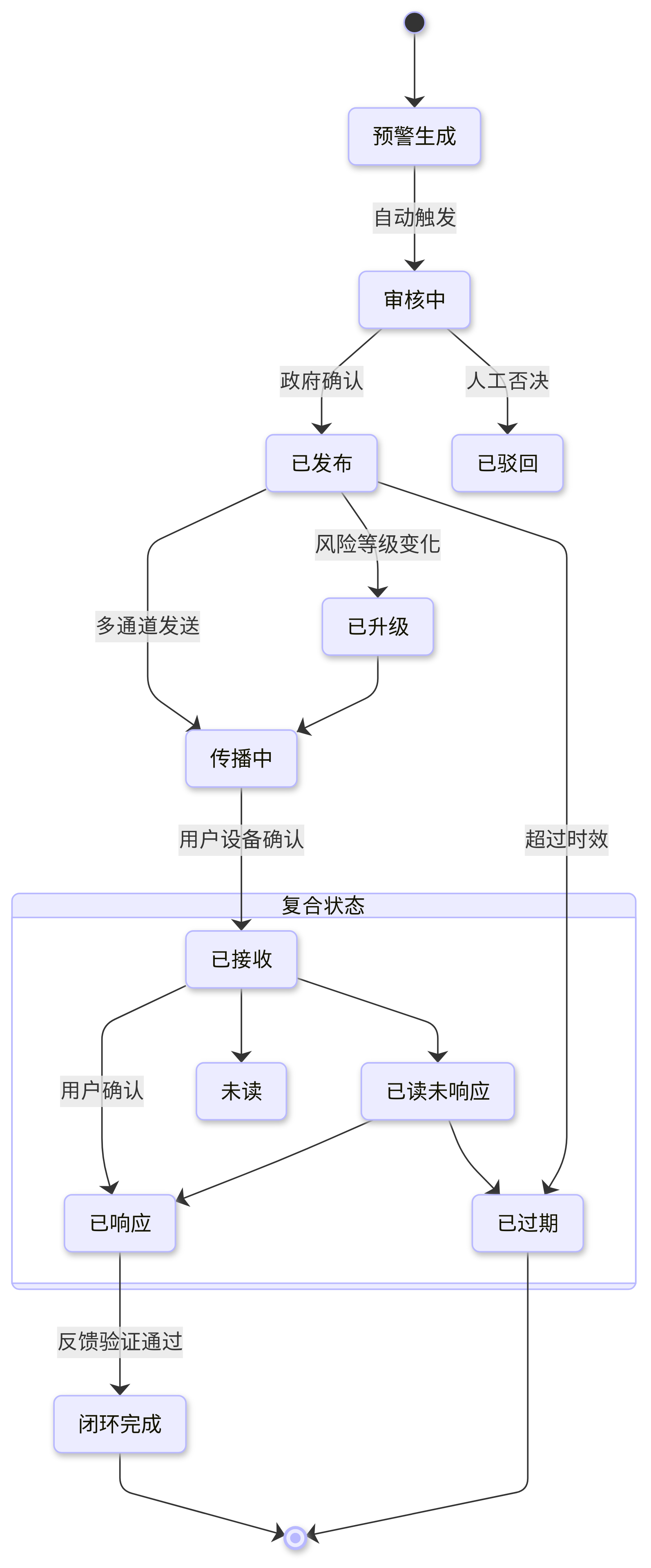

预警生命周期状态图

状态转换条件

• 自动审核通过：置信度>85%且跨部门数据一致
• 强制升级条件：3个以上传感器触发红色阈值
• 时效定义：地震预警30秒，台风预警2小时

多通道预警顺序图

异常处理机制

• A. 5G信道拥塞时自动降级到2G CBS广播
• B. 移动端无响应时触发无人机喊话（10分钟内抵达）
• C. 重要工业企业采用专线+卫星双通道保障

模型训练活动图

graph LR
    A[历史灾害库] --> B[特征工程]
    C[实时数据流] --> B
    B --> D{模型选择}
    D -->|时空预测| E[LSTM-GCN混合模型]
    D -->|因果推理| F[贝叶斯网络]
    E --> G[损失函数计算]
    F --> G
    G --> H{模型评估}
    H -->|MAE<阈值| I[模型部署]
    H -->|不达标| J[增量训练]
    J --> B

    subgraph 在线学习
        C --> K[数据缓冲池]
        K --> L[异常检测]
        L -->|正常| M[特征抽取]
        L -->|异常| N[标记隔离]
        M --> B
    end

训练策略

• 基础模型：基于10年历史数据的预训练
• 增量更新：每日凌晨1点自动执行
• 紧急训练：重大灾害发生后即时触发

用户反馈验证状态图

stateDiagram-v2
    [*] --> 待验证
    待验证 --> 定位校验: 自动触发

    定位校验 -->|坐标匹配| 时间校验
    定位校验 -->|坐标异常| 人工复核

    state 人工复核 {
        [*] --> 初步审核
        初步审核 --> 二次验证: 坐标误差<100m
        初步审核 --> 标记可疑: 坐标误差≥100m
        二次验证 --> 时间校验: 修正坐标
        二次验证 --> 标记可疑: 无法修正
    }

    人工复核 --> 时间校验: 复核通过
    人工复核 --> 标记可疑: 复核失败

    时间校验 -->|时效内| 内容分析
    时间校验 -->|超时| 标记过期
    标记过期 --> [*] : 清理过期数据

    state 内容分析 {
        [*] --> NLP置信度判断
        NLP置信度判断 --> 高置信度: 可信度>90%
        NLP置信度判断 --> 低置信度: 可信度≤90%

        高置信度 --> 验证通过
        低置信度 --> 证据链核查: 启动多模态验证

        证据链核查 --> 图像验证
        证据链核查 --> 视频验证

        图像验证 --> 验证通过: 特征匹配成功
        视频验证 --> 验证通过: 时空一致性验证
        图像验证 --> 标记可疑: 匹配失败
        视频验证 --> 标记可疑: 验证失败
    }

    内容分析 --> 标记可疑: 存在矛盾
    标记可疑 --> [*] : 隔离可疑数据

    验证通过 --> 闭环完成 : 数据归档/更新知识库
    闭环完成 --> [*]

    state 异常处理 {
        [*] --> 数据异常: 系统崩溃/网络中断
        数据异常 --> 恢复校验: 故障恢复
        恢复校验 --> 定位校验: H[续接校验流程]
    }

验证技术指标

• 定位精度：城市区域≤50米，乡村≤500米
• NLP分析：支持8种方言语音转文本
• 图像验证：灾损特征识别准确率≥92%

需求展示

性能需求

质量属性

接口说明

数据接入

数据接入:
  - 名称: 卫星遥感数据接入
    协议: gRPC
    数据格式:
      timestamp: ISO8601
      coordinates: WGS84
      sensor_type: [红外, 可见光, 雷达]
      resolution: 0.5-30m
    JSON示例: {"timestamp":"2024-01-01T00:00:00Z","coordinates":"114.3,30.5","sensor_type":"红外","resolution":10}
    频率: 5分钟/次（静止轨道卫星）
    安全要求:
      - 传输层: TLS 1.3
      - 存储: AES-256加密
      - 认证: OAuth 2.0 + JWT
  - 名称: 第三方数据源
    气象局接口:
      协议: RESTful API
      路径: GET /weather/v1/alerts
    卫星遥感:
      标准: OGC WMS
      支持格式: GeoTIFF

预警输出

预警输出:
  - 名称: 预警分发接口
    通道类型:
      - 名称: 小区广播（CBS）
        协议: ETSI TS 123.041
        覆盖: 2G/3G/4G/5G 多模基站
        备份机制: 卫星通信
      - 名称: 应急APP推送
        主要通道: FCM/APNs 增强模式
        备份通道: WebSocket长连接
      - 名称: 电视速报
        标准: ATSC 3.0 紧急警报系统
        兼容性: 支持模拟信号降级推送

外部系统对接

外部系统对接:
  - 名称: 政府应急平台
    协议: SOAP
    标准: GB/T 37228-2018
    加密: 量子通信通道
    审计: 区块链日志
  - 名称: 企业工控系统
    协议: OPC UA over TSN
    实时性: 端到端延迟<10ms
    安全: IEC 62443认证

系统演示

人机交互界面核心功能

实时态势感知墙

• 分层显示：基础地理信息 + 实时传感器数据 + 预测风险区域
• 交互操作：滑动时间轴查看预测演进，点击区域调取应急预案

多级预警决策看板

# 预警等级算法伪代码
def calculate_alert_level():
    risk_score = 0.6 * AI_prediction + 0.3 * expert_judgement + 0.1 * historical_similarity
    if risk_score > 0.8:
        return "红色预警（立即疏散）"
    elif risk_score > 0.6:
        return "橙色预警（准备避险）"

公众反馈通道

支持语音输入险情报告（ASR转文本 + NLP关键信息提取）

关键技术实现

graph TD
    A[多源数据] --> B[时空对齐引擎]
    B --> C[特征工程]
    C --> D{混合模型}
    D --> E[LSTM: 时序依赖]
    D --> F[GNN: 空间关联]
    D --> G[知识图谱推理]
    G --> H[次生灾害预测]
    E & F & H --> I[动态风险图谱]

创新技术应用

• 边缘智能预警
  在通信中断区域启用 LoRa 自组网，部署轻量化模型（TensorFlow Lite）进行本地化决策

• 多模态数据融合
  采用注意力机制对齐卫星影像（CNNs）与地面传感器时序数据

• 因果推理引擎
  基于历史灾害知识图谱（Neo4j），实现台风→洪涝→电力中断的因果链推演

合规性标准

优先级映射

原型系统部署路线图

1. 在第一阶段（6个月）: 完成京津冀区域试点，验证地震-燃气泄漏联动预警机制
2. 第二阶段（12个月）: 扩展至东南沿海台风预警，实现海陆空立体监测网络
3. 第三阶段（18个月）: 构建全国统一预警平台，接入20类灾害监测数据源

成员分工
